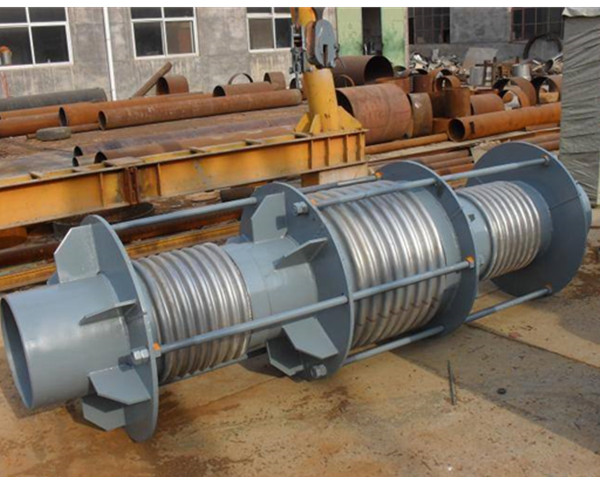

TZP直管壓力平衡式波紋補償器具有柔性好、質量輕、_、耐高低溫等多項特點，軸向補償量：60mm-300mm，一般應用在架空直管線上，水平安裝，適用于不宜設置固定支架的高物位直管系或大直徑管線中。直管壓力平衡式波紋補償器通過受力構件（大拉桿或舌管）來承受內壓推力，因此管系只需中間固定支架。此類直管補償器只能吸收軸向位移。

    型號：本廠生產波紋管伸縮節（不銹鋼波紋管伸縮節）DN600-DN4000，

    壓力級別0.25MPa-0.6MPa。

　

直管壓力平衡式波紋補償器連接方式：1、法蘭連接式 2、接管連接式

直管壓力平衡式波紋補償器產品軸向補償量：60mm-300mm

直管壓力平衡式波紋補償器（TZP）的安裝使用注意事項：

    1、此補償器一般常用在架空的直線管道中，需要水平安裝。

    2、安裝完成后所有小拉桿要拆除。

    3、為減少金屬波紋管補償器支座的彈性反力，在安裝前可以通過調節小拉桿來做預變形。

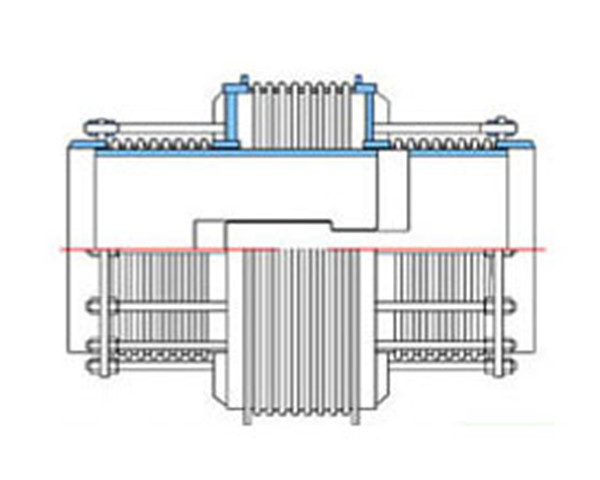

    直管壓力平衡式波紋補償器（TZP）結構原理：壓力平衡型膨脹節為波紋管式結構，內由平衡波紋補償器和補償波紋管組成。通過直管壓力平衡式波紋補償器（TZP）壓力，解除補償器以及管道的自身推力。

_

直管壓力平衡式波紋補償器支座作用力的計算：

    軸向彈性力：Fx=Kx(f*X)

    式中：Kx——軸向剛度，N/mm

    X ——軸向實際變形量mm

    f——計算系數，當預變形（包括△X=0時）f=1/2。當不進行預變形時，f=1。
